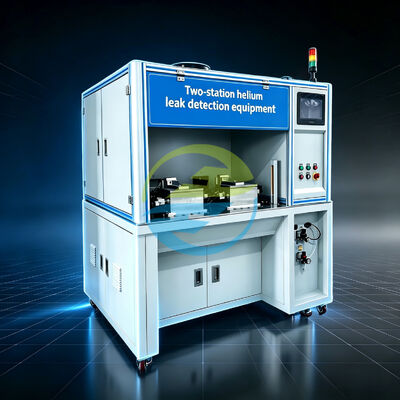

Оборудование для высокоточных испытаний утечек гелия на реле для автоматической проверки герметичности газа с двумя испытательными станциями

Высокоточное релейное гелиевое оборудование для автоматического контроля герметичности с двумя испытательными станциями

Введение продукта

Реле может выглядеть идеально собранным снаружи, однако качество его герметизации может зависеть от дефектов, которые невозможно увидеть при визуальном осмотре.

Поэтому для производителей автомобильных реле, герметичных электрических компонентов и других прецизионных узлов проверка на герметичность — это нечто большее, чем просто еще один этап контроля качества. Это практический способ проверить, достиг ли готовый компонент требуемого уровня газонепроницаемости, прежде чем он перейдет на следующий этап производства.

Двухпозиционное реле для проверки утечек гелием разработано специально с учетом этих требований.

В качестве индикаторного газа в системе используется гелий. Поскольку гелий может проходить через очень узкие пути утечки, его можно обнаружить с помощью детектора утечек гелия, если в герметичной детали имеется путь утечки. Это делает испытание на утечку гелием особенно подходящим для компонентов, где обычные испытания на падение давления или герметичность сами по себе не могут обеспечить достаточную чувствительность.

Конфигурация с двумя станциями также обеспечивает большую гибкость производственным группам. Пока одна станция выполняет запрограммированный цикл испытаний, другая станция может быть подготовлена ​​к следующей детали. Это помогает сократить ненужное ожидание между операциями и упрощает интеграцию оборудования в непрерывный производственный процесс.

Он в первую очередь предназначен для испытаний реле, а его приспособление и конфигурация процесса могут быть настроены в соответствии с фактической структурой, размерами и требованиями к испытаниям заготовки заказчика.

Функции

Две независимые испытательные станции

Двухстанционная структура позволяет оборудованию выполнять операции тестирования на двух независимых рабочих позициях. Эта конфигурация подходит для производственных сред, где производителям необходимо сбалансировать точность тестирования с практической производительностью.

Обнаружение индикаторного газа гелия

В качестве газа обнаружения используется гелий. Его физические характеристики делают его пригодным для обнаружения очень небольших путей утечек в герметичных компонентах.

Автоматическое обнаружение утечек

Оборудование спроектировано на основе автоматического процесса обнаружения утечек гелия, что снижает зависимость от ручных решений на этапе фактического обнаружения.

Конструкция приспособления, ориентированного на реле

Оборудование в первую очередь предназначено для тестирования реле. HeJin может разработать специальные приспособления в соответствии с размерами реле, структурой подключения и производственными требованиями.

Гибкая емкость заготовки

Опубликованная конфигурация поддерживает проверку от 1 до 4 заготовок, обеспечивая гибкость при различных способах загрузки.

Производственно-ориентированная инженерия

Вместо того, чтобы предлагать только автономный детектор, HeJin разрабатывает оборудование для полного процесса тестирования клиента, включая конструкцию приспособления, последовательность испытаний и интеграцию с производственной линией.

Основные функции

• Автоматическое обнаружение утечек гелия
• Проверка герметичности реле
• Испытание индикаторного газа гелия
• Тестирование на двух станциях
• Позиционирование приспособления заготовки
• Контроль испытательного давления
• Оценка результатов утечки
• и т. д...

Что может тестировать это оборудование?

Основное применение тестирования герметичных реле.

Типичные применимые заготовки могут включать в себя:

• Автомобильные реле
• Герметичные реле
• Промышленные реле
• Герметичные электрические компоненты.
• Герметичные электронные компоненты

Система также может рассматриваться для других герметичных компонентов, если их размеры, метод подключения и требования к проверке герметичности совместимы с оборудованием.

Для нового применения клиенты должны предоставить чертеж заготовки, конструкцию уплотнения, испытательное давление, требуемую допустимую скорость утечки и ожидаемую производственную мощность. Затем HeJin может оценить метод тестирования и конфигурацию приспособления.

Что обнаруживает оборудование?

Основное внимание уделяется газонепроницаемости и герметичности, включая:

Внешняя утечка

Обнаружение утечек из герметизированной детали в окружающую среду.

Внутренние дефекты уплотнения

Обнаружение путей утечек, вызванных уплотнениями, соединениями или структурными дефектами.

Пути микроутечек

Обнаружение на основе гелия может выявить очень маленькие пути утечки, которые может быть трудно обнаружить при визуальном осмотре.

Консистенция уплотнения

Повторяемый процесс испытаний помогает производителям контролировать постоянство характеристик уплотнения для всех производственных партий.

Международные эталонные стандарты

ISO 20485:2017 — Неразрушающий контроль. Испытание на утечку. Метод индикаторного газа

ISO 20485:2017 является наиболее актуальным международным стандартом для испытаний на утечку индикаторного газа. ISO утверждает, что стандарт описывает методы обнаружения утечек с использованием индикаторного газа и детектора утечек, специфичного для индикаторного газа.

ISO 20486:2017 — Калибровка эталонных утечек газов

ISO 20486:2017 является частью стандартов неразрушающего контроля ISO 19.100, охватывающих испытания на утечки и калибровку эталонных утечек газов. Это актуально при установлении прослеживаемых эталонных условий утечки для систем проверки герметичности.

Справочник по управлению качеством ISO 9001

ISO 9001 обеспечивает международно признанную основу для систем менеджмента качества.

Важное обновление 2026 года: стандарт ISO 9001:2026 уже опубликован, а стандарт ISO 9001:2015 отозван. Следовательно, в проектной документации должно быть указано применимое издание, а не автоматически описывать ISO 9001:2015 как действующее издание.

МЭК 60529 — Степени защиты, обеспечиваемые корпусами

IEC 60529 определяет систему кодов IP, используемую для классификации степеней защиты, обеспечиваемых оболочками для электрооборудования. Сводная публикация МЭК включает исходный стандарт вместе с поправками к нему.

Технические характеристики

Детальные снимки

Качественное послепродажное обслуживание

Инженерная поддержка, продолжающаяся после поставки

Для оборудования для проверки герметичности поставка не является завершением проекта.

Настоящая проблема часто начинается, когда оборудование попадает в производственную среду: расположение приспособлений, параметры испытаний, подача гелия, калибровка эталонной утечки и ежедневная эксплуатация — все это влияет на стабильность испытаний.

Именно поэтому HeJin обеспечивает техническую поддержку на протяжении всего жизненного цикла оборудования.

Часто задаваемые вопросы

1. Какие продукты можно тестировать с помощью этого оборудования?

Он предназначен для предварительно наполненных продуктов, требующих проверки на утечку гелием. Указанный совместимый ассортимент включает модели корпусов клапанов 250, 400 и 600, а также модели 100, 300 и 500 из эпоксидной смолы. Другие продукты можно оценить на основе их структуры и требований к испытаниям.

2. Сколько вакуумных камер имеет оборудование?

Имеет две вакуумные камеры.

3. Сколько продуктов можно протестировать в каждой камере?

Каждая вакуумная камера рассчитана на размещение от 1 до 4 заготовок.

4. Каков порог срабатывания сигнализации утечки?

Фактические критерии приемки продукции заказчика должны определяться на основе ее технических характеристик и применимых процедур испытаний.

5. Какой газ используется для проверки герметичности?

Гелий является указанным испытательным газом.

6. Какова производственная мощность?

Заданная производственная мощность – 200 единиц в час.

7. Автоматическая ли погрузка и разгрузка?

Оборудование настроено на ручную погрузку и разгрузку; автоматическую загрузку и разгрузку можно настроить.

8. Какой источник питания требуется?

380 В, трехфазная пятипроводная система, 50 Гц.

9. Какой источник гелия необходим?

Гелий подается через газовые баллоны. Источник газа должен располагаться на расстоянии не более 2 метров от входа газа в оборудование, давление на входе 0,2 МПа.

10. Какой сжатый воздух необходим?

Нормативное требование к сжатому воздуху составляет 0,5–0,7 МПа; Для работы пневматического клапана необходим чистый, сухой сжатый воздух.
