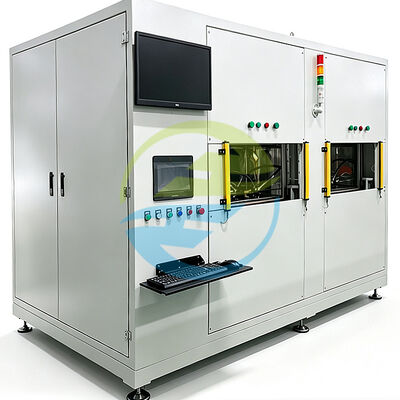

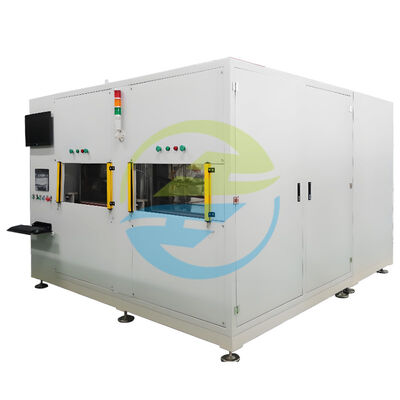

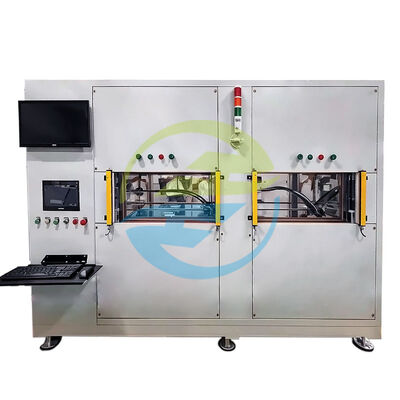

Оборудование для испытания утечек гелия с двумя камерами вакуума для автомобильных воздушных источников ≤1*10−6 mbar·L/s Высокочувствительный детектор утечек с восстановлением гелия

Краткое описание продукта

Оборудование HeJin для испытания герметичности воздуха и микропросадок автомобильных воздушных пружин и связанных с ними пневматических уплотнительных компонентов.

Используя азот для обнаружения крупных утечек и гелий в качестве газа-трекера для обнаружения микро-утечек, система сочетает в себе двойные вакуумные камеры, контролируемые испытания давления, массовую спектрометрию гелия,восстановление гелия, интеллектуальный мониторинг процессов и управление производственными данными в одном интегрированном решении.

с двумя соединенными вакуумными камерами и максимальным производственным циклом ≤ 60 секунд на кусок,оборудование разработано для производителей, которым необходима надежная проверка утечек без замедления производства.

Как непосредственный производитель, HeJin предоставляет исследования и разработки, инженерный дизайн, производство, настраиваемые инструменты, ввод в эксплуатацию, техническую поддержку и послепродажное обслуживание из одного источника.

Введение продукта

Воздушная пружина может выглядеть простой снаружи, но ее герметичность зависит от многих мелких деталей - интерфейсов, конечных крышек, соединений, уплотнительных зон, переходов материала и качества сборки.

Пропуск, который слишком мал для того, чтобы его заметить, может стать проблемой качества позже.

Вот почему испытания на утечку гелия являются ценными, когда обычные методы герметичности больше не достаточно чувствительны для требуемого применения.

Устройство создает контролируемую тестовую среду, использует азот для обнаружения крупных утечек,и затем применяет гелий в качестве газа-трейсера для обнаружения чувствительных микро-утечек.

Конфигурация с двумя камерами позволяет обрабатывать две изделия одной машиной, в то время как камеры работают в процессах сменяющегося испытания.Это помогает производителям поддерживать практический баланс между чувствительностью обнаружения и эффективностью производства.

Система также может записывать ключевую информацию о процессе, такую как уровень вакуума, давление, уровень утечки, статус квалификации и результаты испытаний.Это создает более четкую связь между испытательной станцией и производственным процессом..

Результат - не просто суждение о утечке/отсутствии утечки, а более контролируемый способ понять, соответствует ли каждая испытанная воздушная пружина установленным требованиям к герметичности.

Почему выбирают двухкамерное испытание на утечку гелия?

Традиционные испытания на давление могут быть полезны для крупных утечек и регулярных проверок герметичности.но очень небольшие пути утечки могут быть сложны для выявления, когда изменение давления чрезвычайно ограничено.

Гелий особенно полезен в качестве газа-трекера, потому что гелий-специфическое обнаружение утечек может обнаружить очень маленькие сигналы утечки, когда испытательная система, калибровка, испытательное давление, вакуумное состояние,и критерии приемки должным образом контролируются.

Для производства автомобильных воздушных пружин сочетание испытаний вакуума и обнаружения гелия обеспечивает несколько практических преимуществ:

• Чувствительное обнаружение небольших путей утечки

• Неразрушающее испытание готового компонента

• Двухкамерная работа для повышения эффективности производства

• Отдельные этапы обнаружения крупных и микропросадок

• Контролируемые и повторяемые условия испытаний

• Восстановление гелия для сокращения долгосрочного потребления газа

• Автоматическая запись и оценка результатов испытаний

• Контроль цикла, ориентированный на производство

• Поддержка индивидуальных светильников и позиционирования заготовки

• Упрощенная интеграция в процессы контроля качества и производства

Ключевые особенности

1Архитектура испытаний с двумя камерами

Система использует две вакуумные камеры, соединенные в одной системе испытаний.позволяет организовывать испытания более эффективно, чем однокамерная конфигурация.

Эта структура особенно полезна для производственной среды, где каждая сохраненная секунда имеет значение.

2Азот для обнаружения крупных утечек

Азот определяется как газ для обнаружения крупных утечек.

Стадия большой утечки помогает определить явные условия утечки до того, как будет проведен более чувствительный процесс обнаружения гелия.

Этот двухэтапный подход помогает предотвратить большие утечки, которые ненужно влияют на процесс обнаружения микроутечек.

3. обнаружение микро-утечки гелия

Гелий используется в качестве микрогаза обнаружения утечек.

Спецификация поставляемого продукта определяет на странице продукта чувствительность обнаружения утечки ≤1*10−6 mbar·L/s.Фактический порог принятия заявки клиента всегда должен устанавливаться в соответствии со спецификацией продукта., метод испытания, калиброванная эталонная утечка и требуемый уровень качества.

4Система восстановления гелия

Оборудование специфицировано с скоростью восстановления гелия ≥96%.

Восстановление гелия особенно ценно для непрерывного производства, поскольку потребление газа может стать важной частью эксплуатационных затрат процесса инспекции на основе гелия.

5. Быстрый цикл производства

Поставленная техническая спецификация определяет производственный цикл ≤ 60 секунд на деталь, включая загрузку и разгрузку заготовки.

Фактическое время тактации может зависеть от состояния заготовки, устройства уплотнения, реакции вакуума, критериев испытаний и настроек производственного процесса.

6Интеллектуальный контроль и управление данными

Система управления может подключаться к системе MES клиента.

Поставленная спецификация описывает интерфейс с сенсорным экраном, способный отображать состояние работы и такие параметры, как:

• Допустимая скорость утечки

• Время ожидания

• Давление на заготовке

• Давление вакуумной камеры

• Давление зарядки

• Уровень утечки

• Статус прохождения/отказа

Система также может выполнять статистические данные и давать сигналы тревоги при обнаружении ненормальных условий.

7Ручное уплотнение

В поставленной спецификации указано, что методом уплотнения является ручное уплотнение и предусмотрены два набора инструментов.

Для различных конфигураций воздушных пружин HeJin может разработать подходящие инструменты в соответствии с фактической структурой заготовки и требованиями к испытаниям клиента.

Объекты испытания

Оборудование предназначено в основном для применения воздушных пружин и связанных с ними уплотнений.

Типичными объектами испытаний являются:

• Автомобильные воздушные пружины

• Сборки пружин воздушной подвески

• Воздушно-подвесные метели

• Сборки резиновых воздушных пружин

• Композитные воздушные пружины

• Сборки конца крышки воздушной пружины

• Пневматические уплотнительные компоненты

• Печатные пневматические агрегаты

• Другие совместимые герметичные компоненты в пределах указанного размера и объема заготовки

Максимальный размер заготовки, указанный для данного оборудования:Ø203 мм * 600 мм, с внутренним объемом заготовки≤ 3 л.

Что может обнаружить устройство?

Система испытаний может быть сконфигурирована для оценки определенных характеристик качества, связанных с утечкой, включая:

Утечка воздушной пружины

Выявляет утечку, связанную с основным корпусом воздушной пружины.

Продуктивность уплотнения на конце крышки

Помогает оценивать условия уплотнения вокруг участков конечных крышек и связанных с ними интерфейсов.

Утечка соединений и соединений

Может выявлять утечки, связанные с зонами соединения, когда используются соответствующие инструменты и метод испытания.

Утечка, связанная с сборкой

Помогает выявить проблемы с уплотнением, возникающие во время сборки.

Микроутечка

Детекция гелия предназначена для чувствительного обнаружения небольших путей утечки в пределах определенного диапазона испытаний.

Общая герметичность

Предоставляет измеримый результат показателя утечки для сравнения с установленным клиентом критерием приемки.

Важно: оборудование обнаруживает утечку в соответствии с установленным методом испытания и порогом приемлемости.Он не должен быть представлен как автоматическое выявление каждого возможного материала или структурного дефекта, если соответствующий метод проверки специально не настроен..

Типичные применения

Производство автомобильных воздушных пружин

Подходит для проверки герметичности автомобильных воздушных пружин на производственной линии.

Контроль качества OEM и поставщиков уровня

Может использоваться для входящей проверки, проверки процесса, испытаний в конце линии и исходящего контроля качества, когда деталь и критерии испытания совместимы с оборудованием.

НИОКР и валидация продукции

Полезно во время разработки продукта, когда производителям необходимо сравнить эффективность уплотнения между различными структурами, материалами, методами уплотнения или процессами сборки.

Инспекция производственной линии

Указанный производственный цикл ≤ 60 с/шт. делает систему подходящей для производственно-ориентированных процессов инспекции.

Отслеживаемость качества

Система контроля может отображать и записывать информацию, связанную с испытаниями, поддерживая анализ производственных данных и прослеживаемость качества.

Технические спецификации

Нижеприведенная таблица основана на технической спецификации, предоставленной заказчиком, и соответствующей странице продукта HeJin.материал камеры, или была добавлена другая числовая спецификация.

Важная техническая примечание

Вышеприведенные параметры машины описывают конфигурацию оборудования.или предел приемки для каждой воздушной пружины.

Для конкретного проекта окончательный рецепт испытания должен быть установлен в соответствии с дизайном воздушной пружины заказчика, допустимой скоростью утечки, внутренним объемом, состоянием газа-маркетора,калиброванная эталонная утечка, время испытаний и требования к качеству.

Этот подход избегает представления спецификации машины, как если бы это был универсальный стандарт продукта.

Международные эталонные стандарты

ISO 20485:2017 Неразрушительные испытания Проверка утечек Метод газообразования

ISO 20485:2017 является наиболее непосредственно соответствующей общей международной справочной базой для испытаний утечек газов-трекеров.ISO описывает его как стандартные методы покрытия для обнаружения утечек с использованием газа-трекера и специального детектора утечек газа-трекера..

Пункт 4 Принципы выявления

Определяет основные принципы обнаружения утечек трассирующего газа, включая системы обнаружения, основанные на физических свойствах трассирующего газа.

Для испытаний гелия одним из применяемых принципов обнаружения является обнаружение на основе масс-спектрометра.

Пункт 5 генерация и обнаружение потока газа-трейсера

В данном разделе описывается, как создается разница давления, чтобы газ-маркер мог пройти через путь утечки и быть обнаружен.

В нем различается:

• 5.1

• 5.2

Это имеет непосредственное значение при определении направления потока гелия и отношения между объектом испытания, вакуумной камерой и детектором утечки.

Пункт 6 ¢ Аппарат

В пункте 6 определено оборудование, которое может быть использовано при испытаниях утечек газа-трекера, включая:

• Детектор утечек

• Калиброванные эталонные утечки

• Приборы для измерения давления и температуры

• Газ-маркер или сертифицированные газовые смеси

• вспомогательные вакуумные системы

• Вакуумные или давляющие камеры

• Оборудование для восстановления/очистки газа-трекера

• Оборудование для записи данных

Это обеспечивает полезную техническую основу для разработки интегрированной системы испытаний утечек гелия в вакууме.

Пункт 7  Подготовка предмета

Испытаемый объект должен быть должным образом очищен, обезжирен и высушен, а неиспользованные отверстия должны быть надлежащим образом запечатаны.

Это важно для испытаний на воздушных пружинах, поскольку загрязнение, влага, плохая уплотнение и ненадлежащая подготовка к испытаниям могут повлиять на повторяемость испытаний.

Пункт 8.2 ¢ Первоначальная установка системы

Система обнаружения утечки регулируется с помощью калиброванной утечки и учитываются фоновый сигнал, чувствительность и характеристики ответа испытательной системы.

Это особенно важно, когда целевая скорость утечки очень мала.

Пункт 8.3 Техника вакуума, общее испытание

В пункте 8.3 описывается метод полного вакуума, при котором объект помещается в корпус/камеру и система эвакуируется до введения газа-маркетора.

Это особенно актуально для испытаний утечки гелия в вакуумной камере.

Пункт 10 ¢ Отчет об испытаниях

Стандарт определяет информацию, которая должна быть включена в протокол испытания, например:

• Дата и место испытания

• Техника испытаний

• Используемое оборудование

• Информация о газах-трекерах

• Информация о калибровке

• Референтные условия

• Условия испытания

• Результаты измерений

• Соответствующие расчеты

• Информация о операторе

Это имеет большое значение для отслеживания производства и документации качества.

ИСО 20486:2017 ️ Калибровка эталонных утечек для газов

ISO 20486 является важным дополнительным справочником для калиброванных стандартов утечки.

Для испытаний высокочувствительной утечки гелия условие калибровки эталонной утечки имеет важное значение, поскольку измеренный результат зависит не только от детектора, но и от калибровки,условия испытания и отношение между эталонной утечкой и фактической конфигурацией испытания;.

ISO перечисляет ISO 20486:2017 как международный стандарт калибровки эталонных утечек для газов.

ASTM E498 Проверка утечки с помощью следового зонда

ASTM E498 охватывает испытания утечек и локализацию источников утечек с использованием детектора утечек массового спектрометра или анализатора остаточных газов в режиме следового зонда.

В нем описываются методы, при которых можно вывести испытуемый объект и нанести гелий или другой подходящий газ-маркер на противоположную сторону.

Это может быть использовано в качестве ориентира при разработке дополнительных местных процедур локализации утечек.

ASTM E499/E499M

ASTM E499/E499M рассматривает процедуры обнаружения и локализации утечки газа с использованием детектора утечки массового спектрометра в режиме детектор-зонда.

Стандарт включает в себя методы прямого зондирования и накопления и признает гелий как обычно используемый газ-отслеживатель.

Стандартная примечание к приложению

Вышеуказанные стандарты следует рассматривать какРеферентные стандарты для метода испытания на утечку и процесса измерения, а не как заявление о том, что каждая конфигурация этого оборудования автоматически сертифицируется по каждому из перечисленных стандартов.

Окончательный критерий принятия заказчиком должен быть согласован до ввода оборудования в эксплуатацию и должен основываться на фактической спецификации воздушной пружины и применимых отраслевых требованиях.

Техническое преимущество ХеДжина

Когда производители сравнивают системы проверки утечки гелия, цена машины является лишь одной частью решения.

Важнее вопросы:

Может ли оборудование достичь стабильных результатов испытаний?
Может ли она идти в ногу с производством?
Можно ли обрабатывать различные конфигурации деталей?
Можно ли контролировать потребление гелия?
Можно ли отследить результаты теста?
И кто будет поддерживать оборудование после установки?

Это место, где ХеДжин сосредоточивает свои инженерные усилия.

Прямая поставка от производителя

HeJin - это не просто торговый канал. Компания объединяет исследования и разработки, инженерный дизайн, производство и техническое обслуживание, предоставляя прямой источник для индивидуальных решений по проверке утечек.Профиль компании ХеДжина гласит, что она была основана в 2012 году и фокусируется на НИОКР.Производство и продажа оборудования для промышленных испытаний.

Инженерное производство до поставки

Решение может быть разработано вокруг:

• Размеры заготовки

• Объем заготовки

• Критерии приемки утечки

• Цикл испытаний

• Конфигурация камеры

• Способ уплотнения

• Проектирование инструмента

• Потребление гелия

• Требования к производственной линии

• Требования к управлению данными

Настраиваемые инструменты

Различные конструкции воздушных пружин могут требовать различных методов уплотнения и позиционирования.Таким образом, инструменты могут быть разработаны вокруг фактического продукта клиента, а не заставлять каждый продукт в фиксированную конфигурацию.

Восстановление гелия

Система с установленной скоростью восстановления гелия ≥ 96% предназначена для снижения потребления гелия при непрерывной работе.

Проектирование, ориентированное на производство

Конфигурация с двумя камерами, емкостью для двух изделий и циклом ≤ 60 с/дело предназначена для производственных условий, а не для лабораторных испытаний.

Послепродажная поддержка

Модель обслуживания HeJin охватывает инженерную коммуникацию, производство оборудования, ввод в эксплуатацию, техническую поддержку и послепродажную помощь.предоставление клиентам единого технического контакта в течение всего жизненного цикла проекта.

HeJin против обычных однокамерных систем проверки утечек

Почему ХеДжин - это практичный выбор

Систему для проверки утечек не покупают просто потому, что она может обнаружить гелий.

Он покупается потому, что производитель нуждается в доверии в каждой испытанной части.

ХеДжин объединяет:

НИОКР + инженерное проектирование + производство + индивидуальное оборудование + испытательные технологии + интеграция производства + послепродажная поддержка

Эта комбинация позволяет оборудованию развиваться вокруг реальной проблемы производства, а не вокруг общей спецификации машины.

Для производителей, ищущихДвухкамерная машина для проверки утечки гелия, испытатель утечки воздушной пружины для автомобилей, оборудование для проверки утечки вакуума или решение для проверки герметичности производственной линии, HeJin может разработать конфигурацию вокруг фактических требований к рабочей части и испытаниям.

Часто задаваемые вопросы

1Какие продукты может испытать это оборудование для проверки утечки гелия?

Он предназначен в основном для автомобильных воздушных пружин и совместимых пневматических уплотнительных узлов.

2Почему используются как азот, так и гелий?

Для обнаружения крупных утечек используется азот, а для обнаружения микро-утечек - гелий.

3Какова чувствительность обнаружения утечки?

На странице продукта HeJin указана чувствительность обнаружения утечки ≤1*10−6 mbar·L/s.Окончательный порог приемлемости должен быть подтвержден в соответствии с фактической спецификацией испытания заказчика и калиброванной установкой испытания..

4Сколько продуктов можно протестировать одновременно?

Оборудование использует две вакуумные камеры и рассчитано на две проверяемые изделия на машину.

5Каков цикл производства?

В поставленной технической спецификации указано, что производственный цикл составляет ≤ 60 секунд на деталь, включая загрузку и разгрузку заготовки.

6Может ли машина проверить разные модели воздушных пружин?

Да, оборудование может быть разработано в соответствии со структурой заготовки и требованиями к уплотнению.При разработке проекта могут обсуждаться решения для быстрой смены или специальных инструментов..

7Оборудование восстанавливает гелий?

Да, в поставленной спецификации указано, что скорость восстановления гелия ≥96%.

8Тесты на утечку гелия разрушительны?

Сам процесс обнаружения утечки является неразрушающим методом проверки. Тем не менее условия испытания должны быть выбраны в соответствии с ограничениями давления и вакуума конкретного воздушного пружины.

9Система может подключиться к МЭС?

Да, поставленная спецификация управления описывает подключение к системе MES и функции, связанные с данными.

10Какую информацию может отобразить система управления?

Указанные функции включают состояние работы, допустимый уровень утечки, время хранения, давление на заготовке, давление вакуумной камеры, давление зарядки, уровень утечки, состояние прохождения/отказы и статистическую информацию.

Как запросить правильную конфигурацию

Перед выбором машины для проверки утечки гелия не всегда наиболее важным показателем является чувствительность детектора.

Правильная система зависит от взаимосвязи между:

Объем заготовки + допустимая скорость утечки + испытательное давление + вакуумное состояние + концентрация гелия + время цикла + инструменты + количество производства

Если эти параметры ясны, инженерная команда ХеДжин может разработать более точное решение испытаний и цитату.

Для индивидуальных требований к испытаниям утечки воздушной пружины свяжитесь с HeJin с чертежом заготовки и целевой частотой утечки.

О ХеДжин

HeJin - китайский производитель, специализирующийся на промышленном оборудовании для испытаний и решениях для инспекции, связанных с автоматизацией.

Основанная в 2012 году, компания объединяет исследования и разработки, производство, продажи и техническое обслуживание.оборудование для испытаний окружающей среды, оборудование для испытаний IP, оборудование для испытаний механической прочности, оборудование для автоматического сварки и другие промышленные решения для испытаний.

Для клиентов, которым нужно больше, чем стандартная каталогическая машина, инженерные возможности HeJin позволяют разрабатывать системы тестирования вокруг конкретных деталей,производственные процессы и требования к качеству.

От первоначального технического обсуждения до поставки оборудования и послепродажной поддержки, цель проста: сделать процесс тестирования более легким для контроля и более надежным.
