| Количество мин заказа : | 1 набор | Цена : | Negotiatable |
|---|---|---|---|
| Упаковывая детали : | переклейка | Время доставки : | 90 дней |
| Условия оплаты : | Т/Т, Л/К | Поставка способности : | 3 установили в 3 месяца |
| Место происхождения: | Китай | Фирменное наименование: | HeJin |
|---|---|---|---|
| Сертификация: | Third party calibration certificate(cost additional) |
|
Подробная информация |
|||
| Образец теста: | Части автомобиля как крышка инвертора двигателя | Камера вакуума: | 2, каждая камера могут испытать 1 образец |
|---|---|---|---|
| Газ для большого теста утечки: | Азот (30Kpa) | Газ трейсера: | Гелий |
| Давление гелия: | 30Kpa, регулируемые (вниз отрегулируйте) | Норма утечки сигнала тревоги: | 1.0E-5 mbar.l/sec |
| Время цикла: | 100sec/piece | Спасение гелия: | ≥90% |
| Выделить: | оборудование для испытаний утечки гелия 100sec/piece,оборудование для испытаний утечки 100sec/piece,оборудование для испытаний гелия 100sec/piece |
||
Характер продукции

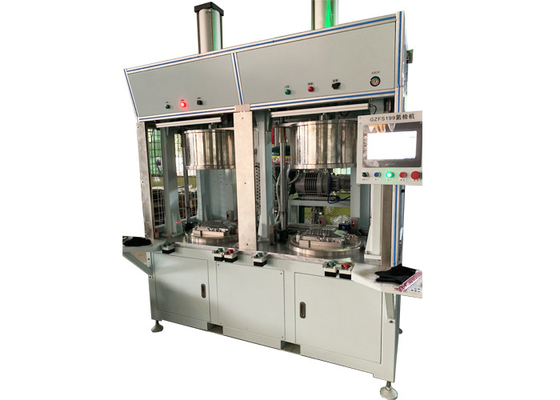

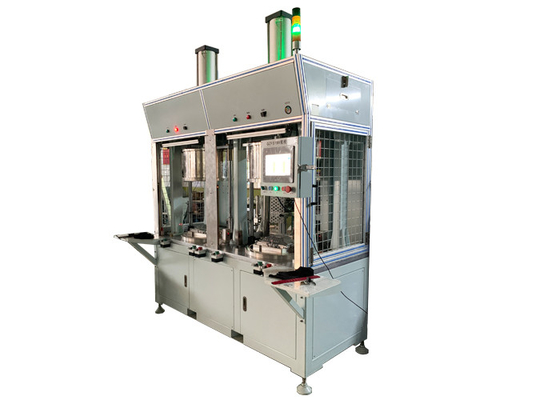

Оборудование для испытаний утечки гелия 2 камер для крышки инвертора двигателя автомобиля
Эта система приняла метод камеры вакуума и уносит деятельность от вакуумировать к поручать, осмотру, и гелию повторно используя, каждому гелия на основание блока. Эта система легка быть совмещенным в существующую производственную линию, которая делает управление процессом легкой.
Особенность метода камеры вакуума
1. Общее суждение утечки можно обеспечить.
2. Измерение утечки быстро.
3. Никакие человеческие ошибки не предположены.
4. Автоматизацию можно осуществить легко.
5. Никакая потребность для измерений предохранения загрязнения гелия.
Применения обнаружения утечки гелия
Проверка качества частей и собраний продукции используя обнаружение утечки гелия может помочь уверить целостность вашего производственного процесса. Типичные примеры включают: клапаны, тубопровод особой чистоты, линии тормоза, топливопроводы, гидравлические трубопроводы, собрания рефрижерации, радиаторы, теплообменные аппараты, конденсаторы, баки для хранения и etc. в автозапчастях.
Параметр:
| Workpiece |
Крышка инвертора автомобильного двигателя Части автомобиля |
| Камера вакуума | 2, каждая камера могут испытать 1 образец |
| Размер камеры | Согласно требованиям клиента |
| Газ для большого теста утечки | Азот (30Kpa) |
| Газ трейсера | Гелий |
| Давление гелия | 30Kpa, регулируемые (вниз отрегулируйте) |
| Спасение гелия | ≥90% |
| Норма утечки сигнала тревоги | 1.0E-5 mbar.l/sec |
| Время цикла | 100sec/piece |
| Нагрузите и разгрузите | Руководство |
Работая процесс:
|
Нагруженная часть работы И Камера вакуума закрыла |
Оператор кладет часть работы в приспособление камеры вакуума, отжимает кнопку начала. Автоматически закройте дверь камеры вакуума, и начала цикла теста. Примечание: Скрежеща протектор установлен с обеих сторон камеры вакуума. Закрывая дверь камеры вакуума, обеспечьте что никакие объекты в совместной области которые мешают с движением камеры вакуума. |
|
Эвакуируйте И Большой тест утечки |
После того как камера закрыта, клапан вакуума автоматически раскрыт, камера & часть теста будет эвакуирована группой насоса до к вакуума точки отсчета; Датчики вакуума контролируют значение вакуума в части камеры & теста индивидуально; Когда значение вакуума в камере достигает установки, остановите опорожнение части теста, камера продолжает быть эвакуированным до к установок; Во время опорожнения камеры, часть теста испытывает методом спада давления для обнаружения большой утечки; Если часть теста имеет большую утечку, то выкинут автоматический процесс теста, сигнал большой утечки будет передан вне. Если часть теста не имеет никакую большую утечку, то процесс теста утечки будет продолжен. |
|
Завалка гелия и Точный тест утечки |
Часть камеры & теста будет эвакуирована группой насоса до к вакуума точки отсчета; Когда значение вакуума внутри камеры и части теста достигает заранее поставленное давление вакуума индивидуально; Детектор утечки начнет испытать значение гелия камеры перед гелием поручая, и подавляет это значение предпосылки до нул; Гелий поручен к части теста к заданному значению; Если сигнал гелия в камере чем точка отсчета пропуска/терпеть неудачу наведен детектором утечки, то он не показывает никакую точную утечку, зеленая лампа освещает. |
| Гелий спасения | После того как точный методикаа проверки утечки, гелий будет взят к магазину низкого давления через автоматический баланс давления. Когда он достигнет давление 1atm, вакуумный насос возьмет остаточный гелий от части теста к давлению точки отсчета. |
| Камера сброса | После того как методикаа проверки утечки, воздух поручен к камере к давлению 1atm. |
| Разгрузите часть теста |
Если часть теста оценена как NOK, то родственное тревожное сообщение будет передано вне на доске деятельности и экран, оператор должен нажать подтверждает кнопку на доске деятельности для того чтобы подтвердить результаты теста, в противном случае дверь камеры нельзя раскрыть. Когда подтвердите нажата кнопку, дверь камеры можно автоматически раскрыть, оператор освободила муфту, разгружает workpiece. Если часть теста оценена как ОК, то родственное сообщение ОК будет передано вне на доске деятельности и экран, дверь камеры можно автоматически раскрыть; оператор освободил муфту, разгружает workpiece. |
