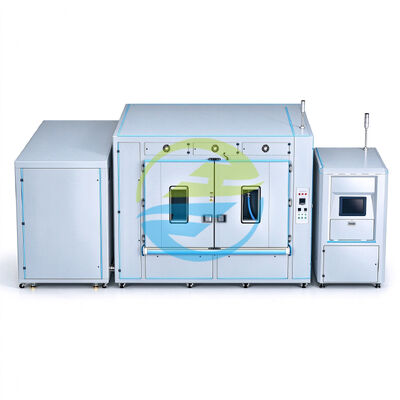

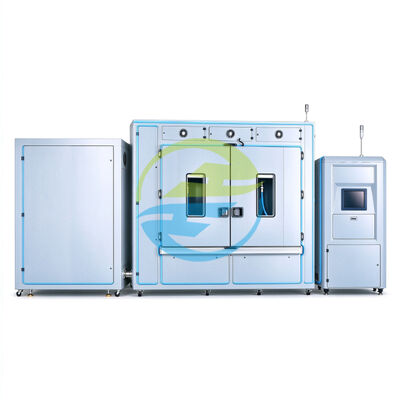

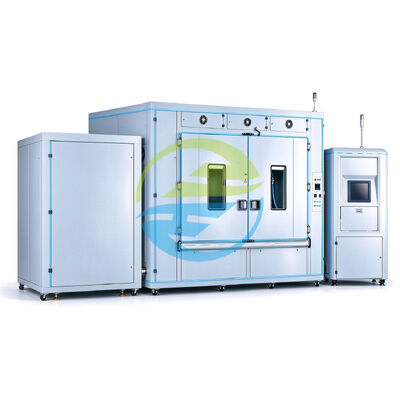

Испытательный стенд для термического цикла радиатора для испытаний на долговечность охлаждающей жидкости при высоких и низких температурах с настраиваемым диапазоном температур от -40°C до 130°C и регулируемым давлением 0,1-0,6 МПа

Испытательная скамейка теплового цикла автомобильного радиатора для испытания долговечности холодильного вещества на горячем и холодном уровнях

Обзор продукции

Автомобильные радиаторы и теплообменники должны выдерживать неоднократные изменения температуры охлаждающей жидкости на протяжении всего срока службы.Пробная скамейка теплового цикла автомобильного радиатора предназначена для того, чтобы помочь производителям и испытательным лабораториям оценить долговечность компонента в условиях контролируемой циркуляции жидкости в горячем и холодном состоянии.

с конфигурируемым диапазоном средней температуры от -40°C до 130°C, диапазоном испытательного давления 0,1 ‰ 0,6 MPa и скоростью потока 10 ‰ 100 л/мин,эта система поддерживает различные автомобильные радиаторы тепловых циклов приложенийРазработанное и изготовленное компанией HeJin, оборудование может быть сконфигурировано в соответствии с требованиями к образцам, процедурами испытаний и применимыми отраслевыми стандартами.

Введение продукта

Автомобильный радиатор термоударный испытательный стенд разработан для испытаний теплового цикла на совместимых автомобильных радиаторах и жидкостных охлаждаемых теплообменниках.Проведение циркуляции выбранной тестовой среды через образец при контролируемых температурных условиях, он помогает инженерам оценить, как компоненты реагируют на повторное нагревание и охлаждение.

Во время работы транспортного средства радиаторы испытывают изменение температуры охлаждающей жидкости и условий циркуляции.и соединительных интерфейсовТепловые испытания помогают производителям выявлять потенциальные недостатки, улучшать дизайн продукции и проверять долговечность, прежде чем продукты переходят на следующий этап проверки.

Как часть ассортимента испытательного оборудования для автозапчастей, эта система поддерживает настраиваемое давление, скорость потока, среднюю температуру, частоту цикла и продолжительность испытания.Условия испытаний могут устанавливаться в соответствии с требованиями заказчика и применимой процедурой испытания..

HeJin обеспечивает собственное проектирование и производство, помогая клиентам обсудить свои цели испытаний и определить подходящую конфигурацию оборудования до заказа.

Характеристики продукта

Широкий конфигурируемый диапазон температур

Температура испытательной среды может быть настроена в диапазоне от -40 до 130 °C.Это обеспечивает гибкость для программ испытаний автомобильных радиаторов, которые требуют различных условий работы в жарких и холодных условиях.

Регулируемое давление и поток охлаждающего средства

Указанный диапазон давления составляет 0,1−0,6 МПа, при этом скорость потока может быть настроена от 10 до 100 л/мин.Эти параметры позволяют адаптировать условия испытаний к образцу и утвержденной процедуре испытания..

Повторяющийся тепловой цикл

Оборудование поддерживает частоту температурного цикла в 3-15 циклов в час. Фактический профиль цикла, включая переходы температуры и периоды пребывания,должны быть установлены в соответствии с требуемым методом испытаний и подтвержденными возможностями оборудования..

Совместимые жидкие носители для испытаний

Указанные средства испытания включают хладагент и водные растворы этиленгликола.и требования к образцам.

Гибкая инженерная конфигурация

Радиаторы и теплообменники различаются по внутреннему объему, конструкции соединения, требованиям к потоку и пределам давления.HeJin может рассмотреть эти детали приложения, чтобы определить подходящую конфигурацию для предполагаемого испытания.

Прямая поддержка производителя

От технических обсуждений и проектирования оборудования до координации производства и послепродажной помощи, ХеДжин обеспечивает прямое общение с производителем на протяжении всего проекта,в зависимости от согласованного объема услуг.

Применимые стандарты и ссылки на испытания

QC/T 468 Радиореактор для автомобилей

QC/T 468 рассматривает технические и эксплуатационные требования и методы испытаний для автомобильных радиаторов.

GMW 14193 √ Спецификация продукта радиатора и процедуры испытания

GMW 14193 является автомобильной технической спецификацией, связанной с проверкой и испытаниями радиаторов.К актуальным темам может относиться валидация продукта, оценка долговечности, условия измерения и требования к производительности.

JB/T 7356 и JB/T 10408

Эти документы включены в прилагаемый технический справочник.и значимость для предполагаемого применения тепловых циклов должны быть проверены, прежде чем использоваться в качестве официальных ссылок на соответствие.

Технические спецификации

Основные принципы тестирования

Контролируемая температура жидкости

Выбранная среда циркулирует через образец при контролируемых условиях температуры.и общее количество циклов.

Координация давления и потока

Условия давления и потока должны быть выбраны вместе с предельными значениями конструкции образца и требуемым методом испытания.Их правильная конфигурация помогает установить повторяющиеся условия циркуляции охлаждающей воды.

Повторяемые последовательности испытаний

Хорошо определенная программа теплового цикла определяет целевые температуры, переходные условия, время пребывания, частоту цикла и необходимое количество циклов.Любые функции автоматизации и записи зависят от согласованной конфигурации оборудования.

Совместимость образца и среднего

Испытательная среда, материалы компонентов, уплотнительные элементы и влажные части оборудования должны рассматриваться вместе.Это особенно важно при испытаниях при экстремальных температурах или при использовании водных растворов этиленгликоля..

Выбор оборудования под руководством инженера

Перед производством HeJin может просмотреть чертежи образцов, размеры соединения, требования к температуре, давлению, скорости потока и применимых стандартов, чтобы помочь установить практическую конфигурацию испытания.

Основные функции

Пробная скамейка тепловой усталости теплообменника для автомобилей может быть сконфигурирована для поддержки следующих функций испытаний:

Циркуляция горячей и холодной жидкости: циркулирует выбранная тестовая среда через совместимые образцы радиатора и теплообменника.

Контроль средней температуры: устанавливает требуемые температуры испытания в пределах установленного рабочего диапазона.

Регулирование условий давления: поддерживает настройки испытательного давления в пределах указанного диапазона 0,1 - 0,6 МПа.

Регулирование потока: поддерживает конфигурируемые потоки циркуляции от 10 до 100 л/мин.

Термоцикл последовательности: поддерживает повторный цикл температуры с определенной частотой 3 ∼ 15 циклов в час.

Повторная оценка долговечности: позволяет компонентам проходить определенное количество тепловых циклов.

Конфигурация испытаний для конкретного применения: позволяет планировать условия испытаний в зависимости от характеристик образца и требований клиента к испытаниям.

Проверка после испытания: поддерживает последующую проверку на наличие утечек, деформации, трещин или других указанных критериев приемки.

Автоматическое обнаружение утечек, регистрация данных, создание отчетов и дополнительные функции мониторинга должны быть подтверждены HeJin до заказа, если они необходимы для применения.

Часто задаваемые вопросы

Вопрос 1: Что такое испытательная скамейка теплового цикла автомобильного радиатора?

Это испытательная система, которая циркулирует жидкой средой через совместимый радиатор или теплообменник при повторных условиях горячего и холодного для оценки долговечности теплового цикла.

Вопрос 2: Какой температурный диапазон поддерживает HJ-APTE1017?

В поставляемой спецификации перечислен конфигурируемый диапазон средней температуры от -40°C до 130°C.Для предполагаемого испытания следует подтвердить достижимый температурный профиль и время перехода..

Вопрос 3: Какие диапазоны давления и потока доступны?

Указанный диапазон давления составляет 0,1 - 0,6 МПа, а диапазон потока - 10 - 100 л/мин. Оба могут быть настроены в указанных диапазонах.

Q4: Какие средства испытания можно использовать?

Перечисленные средства охлаждения включают хладагент и водные растворы этиленгликола.

Q5: Какие автомобильные компоненты можно протестировать?

Совместимые автомобильные радиаторы, теплообменники хладагентов, трубки радиатора и головные узлы, а также другие компоненты, охлаждаемые жидкостью, могут рассматриваться в зависимости от образца и требований к испытаниям.

Вопрос 6: Может ли оборудование выполнять тесты на тепловой удар?

Если спецификация испытания требует определенного профиля теплового удара, быстрого времени перехода или определенной температурной рампы,требуемые характеристики должны быть проверены и подтверждены перед заказом.

Вопрос 7: Может ли он оценить утечку радиатора?

За теплым циклом может следовать проверка или измерение утечки.Интегрированное автоматическое обнаружение утечки не подтверждается поставленной спецификацией и должно быть указано отдельно, если это необходимо.
