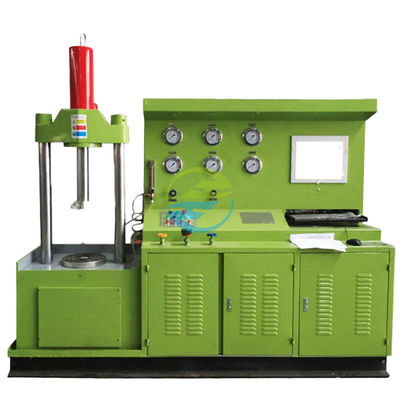

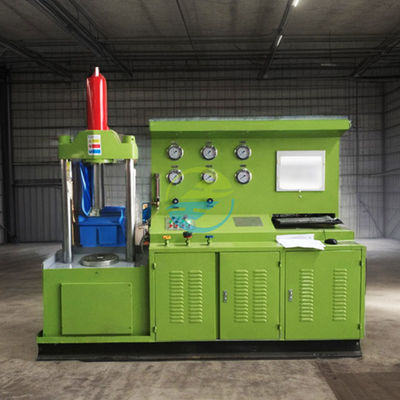

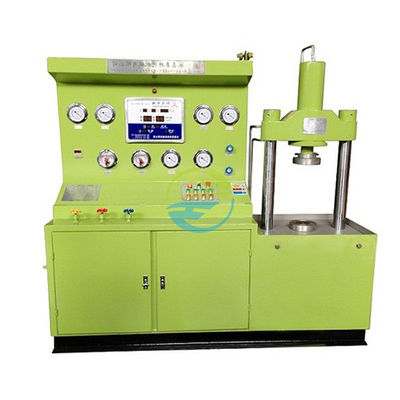

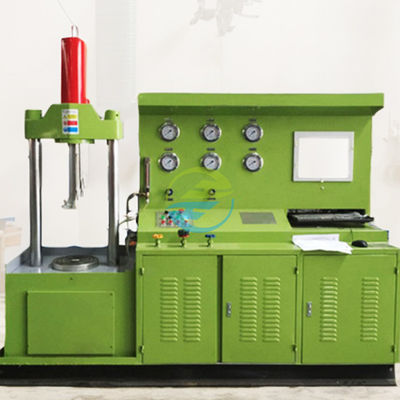

Интеллектуальный испытательный стенд для вертикальных клапанов и расходомеров ISO 5167 0.1-200 м³/ч 0-40 МПа

Основные характеристики продукта

• Высокоточное обнаружение: использует импортные датчики для точности расхода ±0,3%FS и точности давления ±0,2%FS, сертифицировано CNAS для соответствия точности ISO 5167 класса 1.
• Быстрая замена оборудования: с электрическим подъемом и пневматическим зажимом замена устройства для спецификаций DN300 занимает менее 10 минут, совместима с клапанами и расходомерами разных марок.
• Интеллектуальное управление и управление данными: 10-дюймовый цветной сенсорный экран с переключением китайский-английский в один клик, встроенные 20+ стандартных шаблонов испытаний (ISO 5167, API 6D и т. д.) и автоматическая генерация отчетов в формате PDF с соответствием 判定.
• Совместимость с несколькими стандартами: поддерживает процедуры испытаний для API 6D, EN 12266-1 и т. д., автоматически генерируя отчеты о данных, необходимые для сертификации CE/API/CCC.
• Безопасность и надежность: полость высокого давления из нержавеющей стали (выдерживает 60 МПа) + закаленное взрывозащищенное смотровое окно (пропускание света 92%), точность контроля утечек до 0,001 л/мин и тройная защита (избыточное давление, перегрев, аварийная остановка), соответствующая стандартам электробезопасности EN 61010-1.
• Гибкое расширение: дополнительный модуль высокой температуры (0-150°C) и вакуумная система (степень вакуума ≤10 кПа) для испытаний в экстремальных рабочих условиях.

Международные эталонные стандарты

Стандарты измерения расхода

• ISO 5167-1:2018 (Устройства перепада давления для измерения расхода)
  • Пункт 5: Расчет классов точности и неопределенности.
  • Пункт 7: Методы испытаний повторяемости и правила оценки.
• GB/T 2624.1-2021 (Устройства измерения расхода жидкости в трубопроводах перепада давления)
  • Раздел 5.3: Расчет коэффициента расхода и процесс калибровки.

Стандарты испытаний клапанов

• API 6D:2020 (Трубопроводные клапаны)
  • Пункт 8.2: Процедуры испытаний под давлением (давление испытания корпуса/уплотнения и время выдержки).
  • Пункт 8.3: Критерии приемки утечек (жидкость ≤0,1 мл/мин·DN).
• EN 12266-1:2019 (Испытания прочности промышленных клапанов)
  • Приложение A: Метод испытания на утечку пузырьков.
  • Приложение B: Правила оценки утечек по перепаду давления.

Безопасность и электромагнитная совместимость

• EN 61010-1:2010 (Требования безопасности к измерительному оборудованию)
  • Пункт 5: Электрическая изоляция и защита от избыточного давления.
  • Пункт 7: Класс механической защиты (IP54/IP65).
