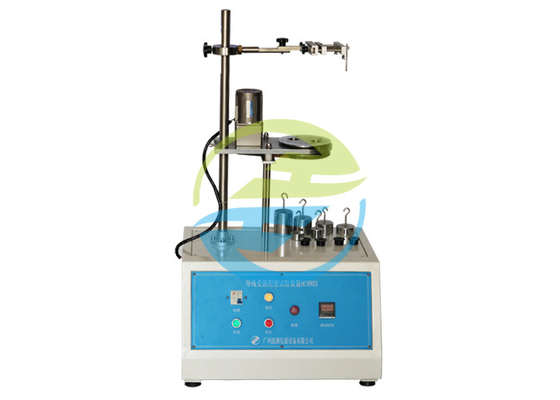

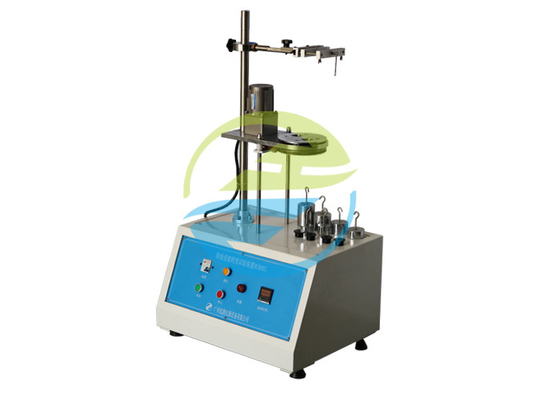

Приборы теста степени повреждения проводника испытательного оборудования IEC IEC 60069-1 классифицируют 10 ± 2 R/Min

Характер продукции

Устройство испытания степени повреждения проводника IEC 60069-1 Скорость испытания оборудования 10 ± 2 р/мин

Стандарт:

IEC 60884-1 ¢Пробки и розетки для бытовых и аналогичных целей ¢ Часть 1: Общие требования ¢ пункт 12.2.5, рисунок 11

IEC 60669-1 ¢Выключатели для бытовых и аналогичных фиксированных электрических установок ¢ Часть 1: Общие требования ¢ пункт 12.2.5, рисунок 9

Стандартное описание:

Терминалы с винтовой застежкой должны быть спроектированы и изготовлены таким образом, чтобы застегивать проводники без неоправданного повреждения проводников.

Терминал помещается в испытательный прибор согласно фиг. 11 и оснащается жесткими, твердыми, натянутыми и/или гибкими проводниками.согласно таблице 3, сначала с наименьшей, а затем с самой большой номинальной площадью поперечного сечения, зажимные винты или орехи затягиваются с помощью крутящего момента согласно таблице 6.

Если жестких проводников с цепями не существует, испытание может проводиться только с жесткими твердыми проводниками.

Длина испытательного проводника должна быть на 75 мм больше высоты (H), указанной в таблице 9.

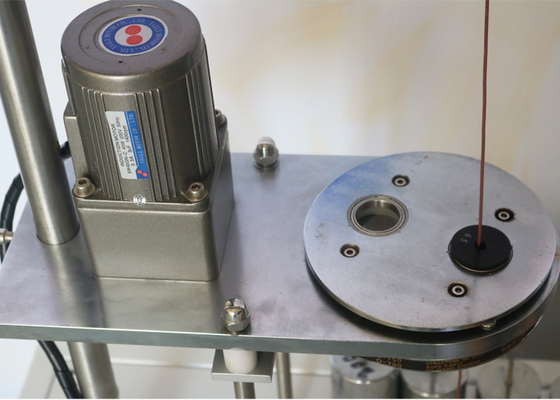

Конец проводника пропускается через соответствующий корпус в пластине, расположенной на высоте (H) ниже оборудования, как указано в таблице 9.Буш расположен в горизонтальной плоскости таким образом, что его центральная линия описывает круг диаметром 75 мм, концентрическая с центром зажимающего устройства в горизонтальной плоскости; затем пластина вращается со скоростью (10 ± 2) р/мин.

Расстояние между ротком зажимательного устройства и верхней поверхностью корпуса должно быть в пределах ±15 мм от высоты, указанной в таблице 9.скручивание, или вращение изолированного проводника.

Масса, указанная в таблице 9, подвешивается от конца проводника. Продолжительность испытания составляет приблизительно 15 мин.

Во время испытания проводник не должен выскользнуть из сцепления или сломаться вблизи сцепления, а также проводник не должен быть поврежден таким образом, чтобы он не подходил для дальнейшего использования.Оборудование для испытаний МЭК

Испытание повторяется с жесткими твердыми проводниками, если они существуют, если первое испытание было проведено с жесткими проводниками с цепями.

Параметр:
