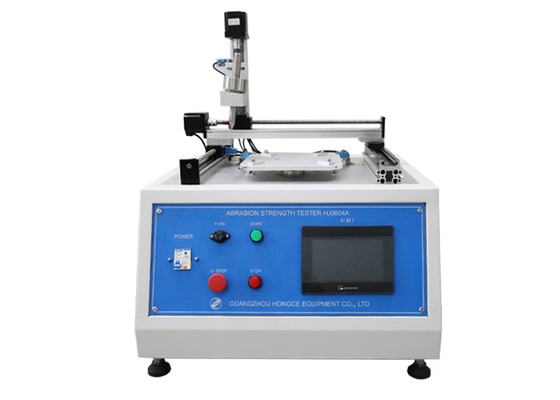

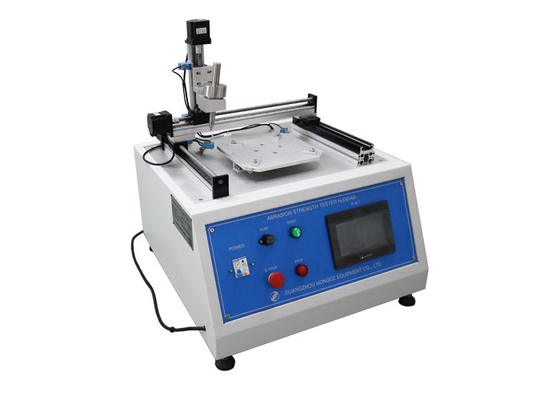

Испытательное оборудование IEC PLC для сопротивления ссадины быстро проходит 20 ± 5mm/s

Характер продукции

Испытательное оборудование IEC для теста сопротивления ссадины со скоростью 20 ± 5mm/s

Стандарт:

Домочадец IEC 60335-1 „и подобные электроприборы – безопасность – часть 1: Статья 21,2 общих требований“;

Оборудование информационной технологии IEC 60950-1 „– безопасность – часть 1: Статья 2.10.8.4 общих требований“ и диаграмма 2K.

Применение:

Оно использовано для теста сопротивления ссадины плат с печатным монтажом или изолируя доступных частей бытовых приборов.

Образец теста:

Доступные части твердой изоляции, покрыли напечатанные доски и покрытые компоненты. Испытательное оборудование IEC

Стандартное описание от IEC 60950-1:

Царапины сделаны через 5 пар проводя частей и вмешиваясь разъединения на этапы где разъединения будут максимальный потенциальный градиент во время тестов.

Царапины сделаны посредством затвердетого стального штыря, конца чего имеет форму конуса имея угол 40°, свою подсказку подсказки быть округленным и отполированным, с радиусом 0,25 mm ± 0,02 mm.

Царапины сделаны путем рисовать штырь вдоль поверхности в плоском перпендикуляре к краям проводника со скоростью ± 5 mm/s 20 mm/s как показано в диаграмме 2K. Штырь так нагружен что сила приложенная вдоль своей оси 10 N. ± 0,5 n. Царапины будут по крайней мере 5 mm врозь и по крайней мере 5 mm от края образца.

Параметр:
