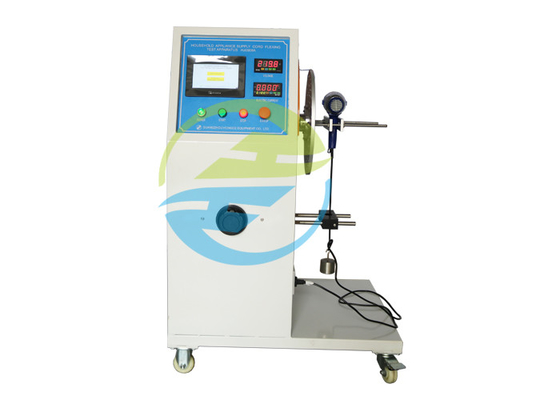

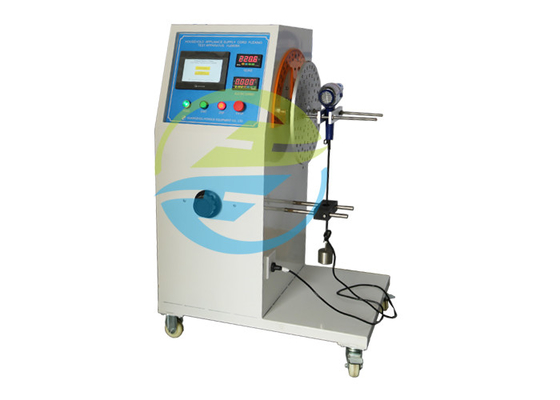

Кабель IEC 60335-1 экрана касания изгибая диаграмму 8 прибора теста

Кабель испытательного оборудования IEC 60335-1 изгибая диаграмму 8 прибора теста

Стандарт:

Домочадец IEC 60335-1 и подобные электроприборы – безопасность – часть 1: Статья 25,14 общих требований, диаграмма 8.

Стандартное описание:

Приборы обеспечили со шнуром поставки и которое двинуто пока в деятельность будет построено так, что шнур поставки адекватно будет защищен против чрезмерного изгибающ где он входит в прибор.

ПРИМЕЧАНИЕ 1 это не применяется к приборам с автоматическими вьюрками шнура которые испытаны 22,1 6 вместо.

Соответствие проверено следующим тестом который унесен на приборе имея осциллируя член как показано в диаграмме 8.

Часть прибора который включает отверстие входа будет зафиксирована к осциллируя члену так, что, когда шнур поставки на середине своего перемещения, ось шнура где он входит в предохранитель или вход шнура вертикальная и проходит через ось колебаний. Главная ось раздела плоских шнуров будет параллельна к оси колебаний.

Шнур нагружен так, что приложенная сила будет

– 10 n, для шнуров имея номинальную площадь поперечного сечения превышая 0,75 mm ²;

– 5 n, для других шнуров.

Будет отрегулировано расстояние x, как показано в диаграмме 8, между осью колебаний и пунктом где шнур или предохранитель шнура входят в прибор, так, что когда осциллируя движения члена над своим полным диапасоном, шнуром и нагрузить для того чтобы сделать минимальное боковое движение.

Осциллируя член двинут через угол 90° (45° с обеих сторон вертикали), число flexings для типа приложений z быть 20 000 и на другие приложения 10000. Тариф изгибать 60 в минуту.

Изгибать ПРИМЕЧАНИЯ 2 a одно движение 90°.

Шнур и свои связанные части повернуты через угол 90° после половины числа flexings, если плоский шнур не приспособлен.

Во время теста, проводники поставлены на расклассифицированном напряжении тока и нагружены с расклассифицированным течением прибора. Течение не пропущено через зарывая проводник.

Испытательное оборудование IEC

Параметр:
