IEC60529 IPX1 к водоустойчивой камере теста IPX4 для автозапчастей

Характер продукции

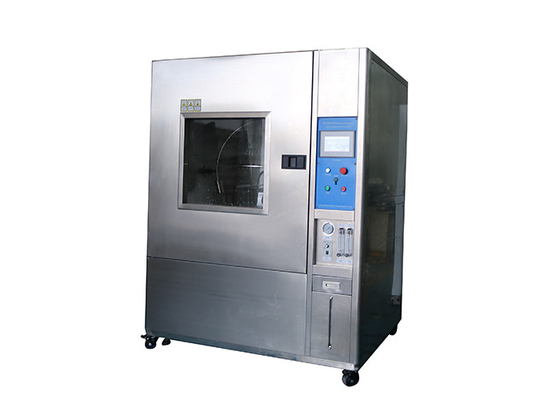

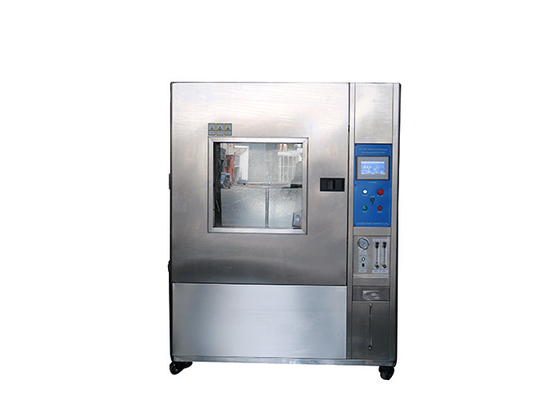

Испытательное оборудование IPX1 IP к водоустойчивой камере теста IPX4 для автозапчастей

Стандарт:

Степень IEC60529 защиты обеспеченная приложениями (кодом IP) IPX1, IPX2, IPX3, IPX4;

Дорожные транспортные средства ISO 20653-2013 — Градусы защиты (кода IP) — Защита электротехнического оборудования против чужих объектов, воды и доступа, диаграммы 3 - установка теста для определять защиту против вертикальных потеков воды (прибора потека); градусы защиты против воды 1 и 2, диаграммы 4 - установка теста для определять защиту против воды выплеска и брызг воды (трубки шарнирного соединения); градусы защиты против воды 3, 4 и 4K.

Элементы и смысл кода IP:

Условия испытаний:

IPX1:

Тест сделан с прибором который производит падения равномерные течения воды над всем районом приложения.

Turntable на котором приложение помещено имеет скорость вращения 1 r/min и ексцентриситета (расстояния между осью turntable и осью образца) составляет около 100 mm.

Продолжительность теста 10 MIN.

IPX2:

Приложение испытано на минута 2,5 в каждом из 4 фиксированных положений наклона.

Эти положения 15° с обеих сторон вертикали в плоскости 2 взаимно перпендикулярных (см. диаграмму 3b)).

Полная продолжительность теста 10 MIN.

IPX3:

Осциллируя трубка обеспечена с отверстиями брызг над дугой или стороны 60° центрального пункта. Поддержка не пефорирована.

Приложение, который нужно испытать помещено на центральном пункте полуокружности. Трубка причинена для того чтобы осциллировать через угол 1 20°, 60° с обеих сторон вертикали, времени для одного полного колебания (2 × 1 20°) быть около 4 s и продолжительность теста быть 5 MIN.

Приложение после этого повернуто через горизонтальный угол 90° и тест продолжен на более дополнительное 5 MIN.

Максимальный приемлемый радиус осциллируя трубки 1 600 mm.

Отрегулировано давление воды дать определенный тариф доставки. Давление достигнуть этого тарифа доставки будет в границах kPa 50 к kPa 150. Оно должен быть сдержан постоянн во время теста.

Продолжительность теста 1 min/m 2 высчитанного поверхностного района приложения (исключая любой устанавливая поверхности), с минимальной продолжительностью 5 MIN.

IPX4:

Осциллируя трубка имеет отверстия брызг над все 1 80" из полуокружности. Полный расход потока отрегулирован как замечено в таблице 9 и измерен с измерителем прокачки.

Трубка причинена для того чтобы осциллировать через угол почти 360°, 180° с обеих сторон вертикали, времени для одного полного колебания (2 × 360°) быть около 12 S.

Продолжительность теста 10 MIN.
