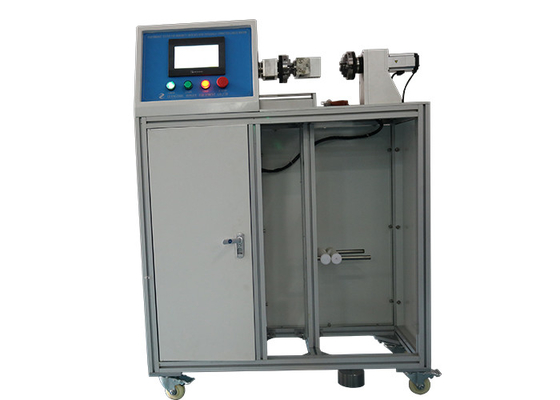

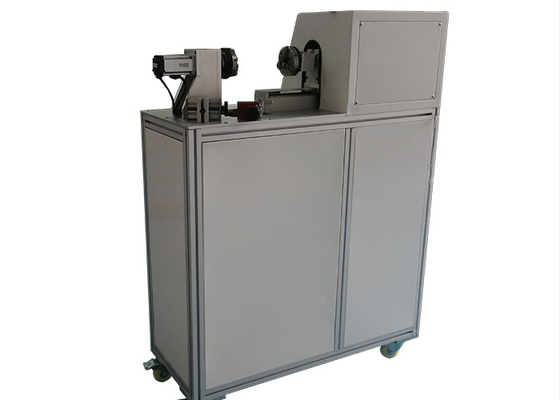

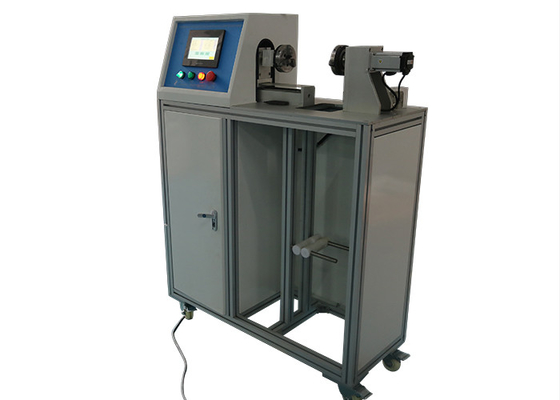

Тестер представления IEC мотора сервопривода для переключателей близости

Характер продукции

Тестер представления испытательного оборудования IEC для переключателей близости с Intergrally соединил Cablea

Стандарт:

Switchgear низшего напряжения IEC 60947-5-2 „и controlgear - часть 5-2: Приборы управляемой схемы и элементы переключения - близость переключает“ дополнение C.8

Применение:

Оно использовано для того чтобы испытать характеристику рабочое прочности конструкции различных переключателей близости и светоэлектрических датчиков с объединенными соединяясь кабелями, обеспечивающ что соединяясь кабели и положения переключателя относительно зафиксированы. Испытательное оборудование IEC

Цель этих тестов обеспечить целостность анкореджа кабеля во время регуляции и установки перехода. Как только установленный, переключатель близости и кабель должны быть зафиксированы по отношению к одину другого.

Тест тяги C.8.1 .1

Кабель подвергнется к устойчивой тяге вдоль оси входа кабеля, приложенной к изолируя куртке кабеля для продолжительности 1 MIN.

Тест вращающего момента C.8.1 .2

Кабель подвергнется к вращающему моменту 0,1 Nm или будет ограничен к значению давая угол вращающего момента 360°. Вращающий момент будет приложен к кабелю, по часовой стрелке на 1 минута и после этого против часовой стрелки на 1 минута, на расстоянии 1 00 mm от входа переключателя близости.

Тест нажима C.8.1 .3

Сила нажима будет приложена вдоль оси кабеля как можно ближе к входу кабеля.

Сила увеличена медленно к N. 20. Сила будет приложена на 1 минута для каждый раз и с 1 минимального перерыва между применениями.

После тестов, не будут наблюдаться никакое видимое повреждение середин входа кабеля герметизируя и никакое смещение кабеля.

Тест загиба C.8.1 .4

Кабель будет нагружен и будет согнут следующим образом:

a) Приостанавливайте 3 kg массового путем прикреплять его в кабель 1 m от входа кабеля и с осью вертикали входа кабеля.

b) Опрокиньте переключатель близости 90° для того чтобы причинить загиб 90° в кабеле, поддерживая это положение на 1 MIN.

c) Опрокиньте переключатель близости 90° в противоположном направлении по отношению к вертикали для того чтобы причинить противоположный загиб 90° в кабеле, поддерживая положение для продолжительности 1 MIN.

Особенность:

Оборудование принимает предварительную систему управления PLC умную, интерфейс деятельности экрана касания humanized для того чтобы сделать запись и показать точное; с заранее поставленными временами теста, скоростью теста, ходом теста, установкой силы тяги и другими функциями. Смогите быть проанализировано записью данных ли квалифицирован образец теста или нет.

Параметры:
