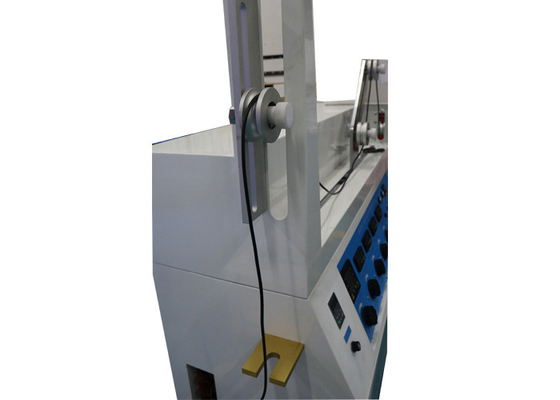

Гибкий кабель AC220V 50HZ изгибая испытательное оборудование IEC тестера

Характер продукции

Гибкие кабели испытательного оборудования IEC изгибая тестер для завершенных гибких кабелей

Стандарт:

IEC60245-1'Rubber изолировало кабел-расклассифицированные напряжения тока до и включая 450/750 V-частей 1: Общие требования.

IEC60245-2 „резиновые изолированные кабели - расклассифицированные напряжения тока до и включая 450/750 v - часть 2: Статья 3,1 методов теста“.

Применение:

Оно использовано для проверки механической прочности завершенных гибких кабелей. Этот тест не применяется к гибким кабелям с ядрами номинальной площади поперечного сечения более большими чем 4mm2 и кабели имея больше чем 18 ядров клали вверх в больше чем 2 концентрические слои.

Образец теста:

Завершенные гибкие кабели.

Особенность:

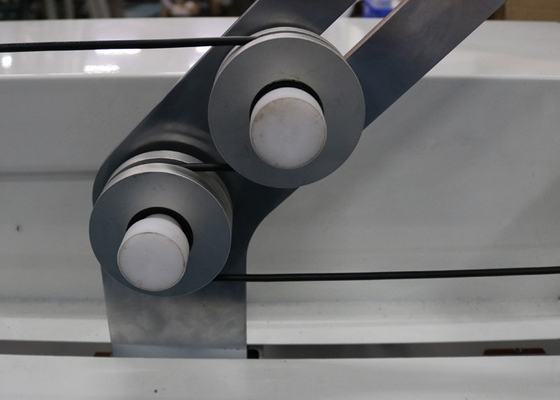

Этот тестер кабеля состоит из несущей c (см. IEC60245-2 диаграмму 1), вынуждающую систему для несущей и 4 шкива для каждого образца кабеля, который нужно испытать. Несущая c поддерживает 2 шкива a и b, который такого же диаметра. 2 глухого блока, на любом конце прибора, могут быть различного диаметра от шкивов a и b, но все 4 шкива так будут аранжированы что образец горизонтален между ими. Несущая делает циклы (передние и движения назад) над расстоянием 1 m на приблизительно неизменяемой скорости 0,33m/s между каждым реверсированием направления движения. Образец гибкого кабеля около 5 m длиной будет протягиван над шкивами, каждым концом будучи нагружанным с весом. Масса этого веса и диаметр шкивов a и b уступаны следовать таблица.

Параметры:
