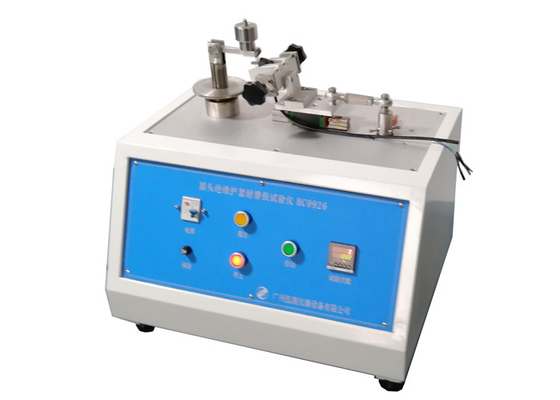

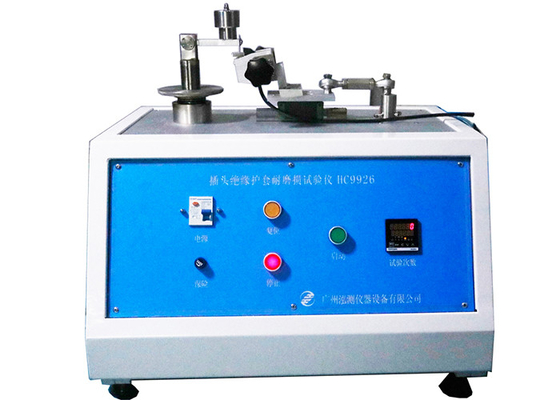

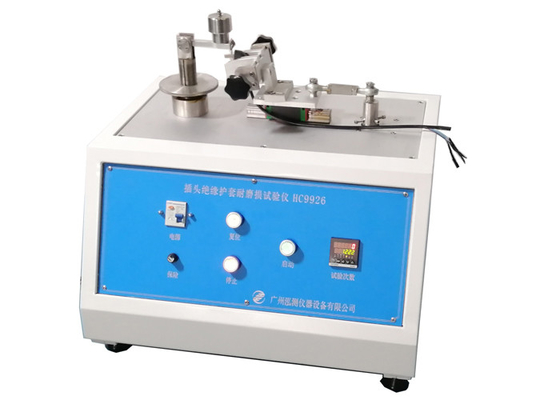

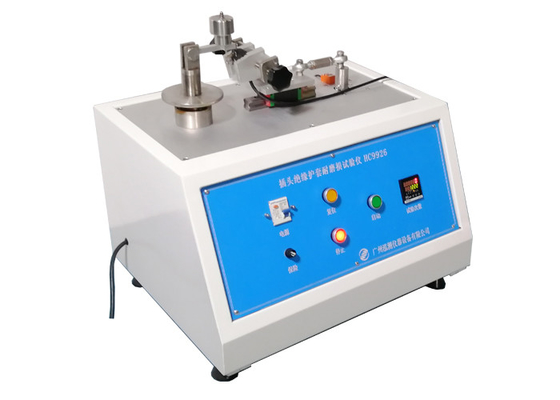

тестер ссадины Pin штепсельной вилки испытательного оборудования гнезда штепсельной вилки нагрузки 4N

Характер продукции

Рукави изоляции испытательного оборудования гнезда штепсельной вилки штепсельной вилки прикалывают прибор испытания на абразивное изнашивание

Стандарт:

IEC 60884-1 2013 „штепсельных вилок и гнезд-выходы для домочадца и подобных целей -- Часть 1: Статья 24,7 общих требований“

Стандартное описание:

Штыри штепсельной вилки обеспеченные с изолируя рукавами подвергаются к следующему тесту посредством прибора как показано в диаграмме 28.

Прибор теста состоит из горизонтально размещанного луча, который сделан поворот о своем центральном пункте. Короткая длина стального провода, 1 mm в диаметре и склонность в U-форму, основание u быть прямы, твердо будут прикреплены, на обоих концах, до один конец луча, так, что прямые проекты части под лучем и параллельны к оси оси луча.

Штепсельная вилка держится соответствующей струбциной в таком положении что прямая часть остатков стального провода на штыре штепсельной вилки, перпендикулярная к ей. Наклоны штыря вниз под углом 10° к горизонтальному.

Луч нагружен так, что провод приложит силу 4 n на штыре.

Штепсельная вилка двинута туда-сюда в горизонтальное направление в плоскости оси луча, так, что провод протрет вперед штырь. Длина штыря таким образом абрадировала составляет около 9 mm, чего приблизительно 7 mm над изолируя рукавом. Число движений 20 000 (10 000 в каждом направлении) и тариф деятельности 30 движений в минуту.

Тест сделан на одном штыре каждого образца.

Применение:

Этот прибор польза для теста прочность сопротивления ссадины рукава изоляции штырей штепсельной вилки

Образец теста:

Рукав изоляции штырей штепсельной вилки. Испытательное оборудование гнезда штепсельной вилки

Особенность:

Прибор состоит из горизонтального размещения луча и линейное движение места приспособления, при котором, концы луча с проводом диаметра 1mm коротким стальным согнуты в подковообразную голову (форму u вертикали 2 фиксированной на луче), дно провода подковообразное часть 6mm линейная. Обжимайте hemline 6mm на рукаве изоляции штепсельной вилки, мотор управляет местом струбцины устанавливая болта для того чтобы сделать reciprocating движение взад и вперед, проводящ испытание на абразивное изнашивание к рукаву изоляции штырей штепсельной вилки.

Параметры:
