Диаграмма 6 инжекторная трубка IEC 60529 испытательного оборудования IP для IPX5 IPX6

Диаграмма 6 инжекторная трубка IEC 60529 испытательного оборудования IP для IPX5 IPX6

Наименование марки: HeJin
Номер модели: ХХ0804
МОК: 1 набор
цена: Negotiatable
Способность к поставкам: набор 20 в месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
calibration certificate (cost additional)
Имя:
Хандхэльд инжекторная трубка
Стандартный:
ИЭК60529
Материал:
Нержавеющая сталь
Использование:
Тест предохранения от входа воды
Упаковывая детали:
Пластиковая коробка
Выделить:

Инжекторная трубка IEC 60529

,

Инжекторная трубка испытательного оборудования IP

,

Инжекторная трубка для IPX5

Описание продукта

Диаграмма 6 инжекторная трубка IEC 60529 испытательного оборудования IP для IPX5 IPX6



Стандарт:

IEC 60529 градусов защиты обеспеченных тестом статьи 14.2.5 приложений (кода IP) на второй характерный цифр 5 с соплом 6,3 mm и тестом статьи 14.2.6 на второй характерный цифр 6 с 1 соплом 2,5 mm и диаграммой 6, статья 9.2.6 и 9.2.7 IEC 60598-1.



Образец теста:

Электронные блоки, на открытом воздухе лампы, автозапчасти и etc.



Особенность:

Ручка и сопло сделаны из нержавеющей стали, хорошего антиржавейного представления.

Сопло можно заменить для того чтобы испытать для IPX5 или IPX6.

Смогите соответствовать полному набору водоустойчивой системы.



Условия испытаний:

внутренний диаметр сопла: 6,3 mm (IPX5) и 12.5mm (IPX6);

– тариф доставки: 12,5 Л/МИН Л/МИН ± 5% ± 5% (IPX5) и 100 (IPX6);

– давление воды: быть отрегулированным для того чтобы достигнуть определенного тарифа доставки;

– ядр существенного потока: круг приблизительно 40 mm (IPX5) и диаметра 120mm (IPX6) на расстоянии 2,5 m от сопла;

– продолжительность теста на квадратный метр зоны поверхности приложения вероятно, который нужно распылить: 1 минута;

– минимальная продолжительность теста: минута 3;

– расстояние от сопла к поверхности приложения: между 2,5 m и 3 M.



Параметр:

Модель HH0804-1 HH0804-2
Деталь IPX5 IPX6
Диаметр сопла Ф6.3mm Ф12.5mm
Подача воды 12.5±0.625L/min, измеритель прокачки регулируемо 100±5 Л/МИН, измеритель прокачки регулируемо
Расстояние от инжекторной трубки к приложению 2.5~3m
Испытывая время ² меньше чем 1min/m (меньше чем 3 минуты)
Манометр 0~0.25MPa
Требования к места

Предназначенная комната теста IP водоустойчивая ширина которой больше чем 3m,

С хорошей функцией входа и дренажа. Установка стены

Водоснабжение

Расход потока воды > чистая вода 12.5L/min±5% без включения.

Оно может быть достигано цистерной с водой нержавеющей стали и надутым оборудованием

Чистая вода расхода потока >100L/min±5% воды без включения.

Оно может быть достигано цистерной с водой нержавеющей стали и надутым оборудованием

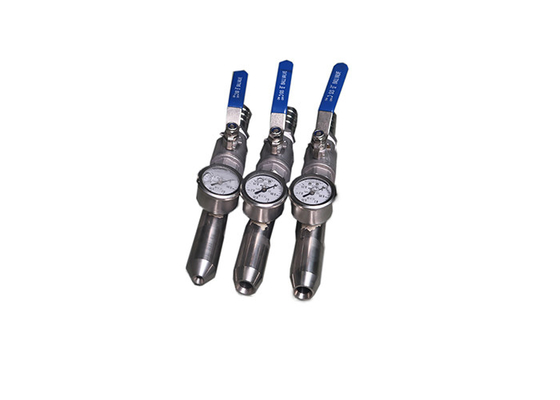

Диаграмма 6 инжекторная трубка IEC 60529 испытательного оборудования IP для IPX5 IPX6 0

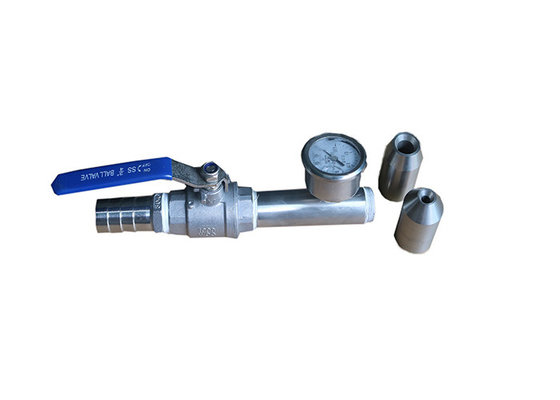

Диаграмма 6 инжекторная трубка IEC 60529 испытательного оборудования IP для IPX5 IPX6 1
