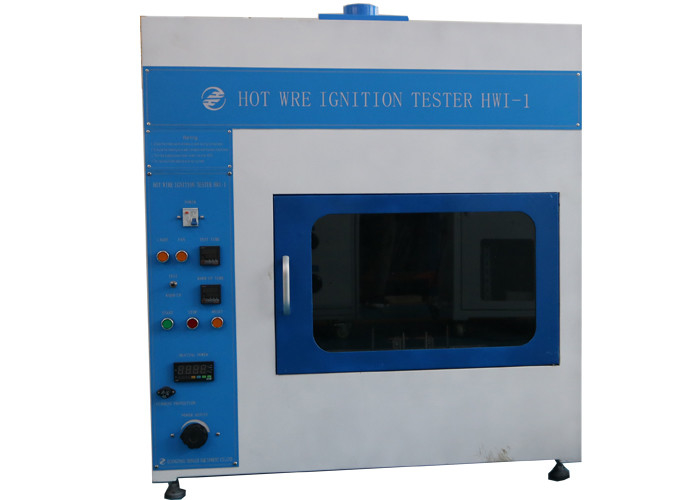

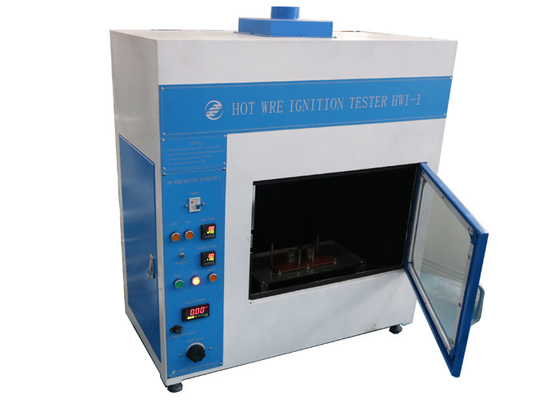

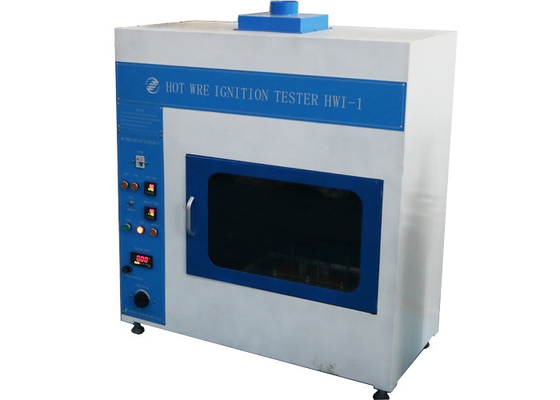

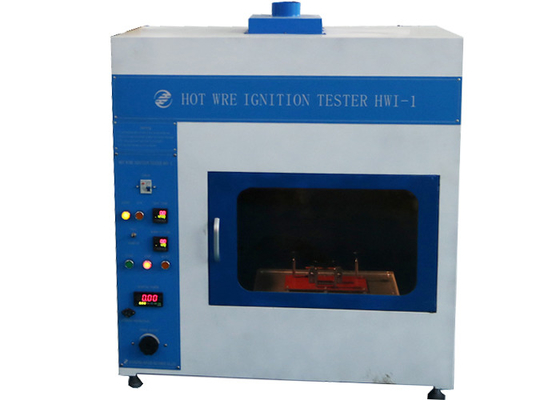

Оборудование для испытаний воспламеняемости тестера зажигания нагреваемого провода IEC60695-2-20

Характер продукции

Тестер зажигания нагреваемого провода оборудования для испытаний воспламеняемости IEC60695-2-20 с электрическим контролем

Стандарт:

Оборудование информационной технологии IEC60950-1 – безопасность – часть 1: Общие требования аннексируют тест зажигания нагреваемого провода A.4;

Switchgear низшего напряжения IEC60947-1 и controlgear – часть 1: Общие правила аннексируют тест зажигания нагреваемого провода m M.1 (HWI);

Испытание опасности пожара IEC60695-2-20 — Часть 2: Накалять/нагреваемый провод основанные методы теста — Раздел 20: Испытание ignitability катушки нагреваемого провода по материалы.

Описание прибора теста:

Образец будет прикреплен в приспособлении которое обеспечивает 2 поддерживая столба расположило 70 mm врозь для того чтобы поддержать образец в горизонтальном положении, на высоте в 60 mm теста выше дно камеры, в приблизительном центре камеры теста (см. диаграмму M.1).

Будет использовано ± 250 mm длина 5 mm NiCr-провода (никель 80%, хромий 20%, утюжит свободно) диаметр приблизительно 0,5 mm и иметь холодное сопротивление приблизительно 5,28 Ω/m и коэффициент длин-к-массы 580 m/kg. До испытывать, провод будет подключен в прямой длине с переменным источником власти который отрегулирован для того чтобы причинить диссипацию силы 0,26 W/mm в проводе на период 8 s к 1 2 S.

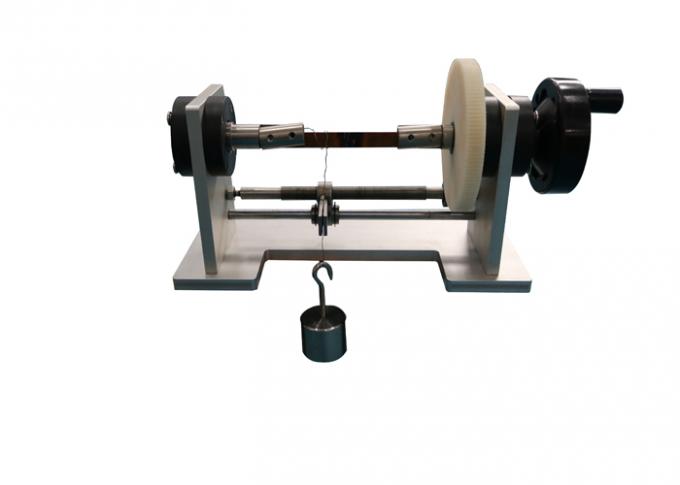

После охлаждать, провод будет создан программу-оболочку вокруг образца для того чтобы сформировать 5 полных поворотов разметил 6,35 mm ± 0,05 mm врозь. Обматывая приспособление будет использовано, которое равномерно расположит провод в части центра образца с обматывая силой 5,4 N. ± 0,02 n.

Концы провода будут подключены с переменным источником питания.

Емкость цепи поставки будет достаточна для того чтобы поддерживать непрерывный линейный 48 Hz к 62 Hz плотности мощности по крайней мере 0,31 W/mm над длиной провода подогревателя при или около фактора силы единства. Плотность мощности цепи поставки на 60 a и 1,5 v будет приблизительным 0,3 W/mm. Будет возможно отрегулировать уровень силы, ровно и непрерывно и измерить силу к внутри ± 2%.

Параметр:
